Introduire

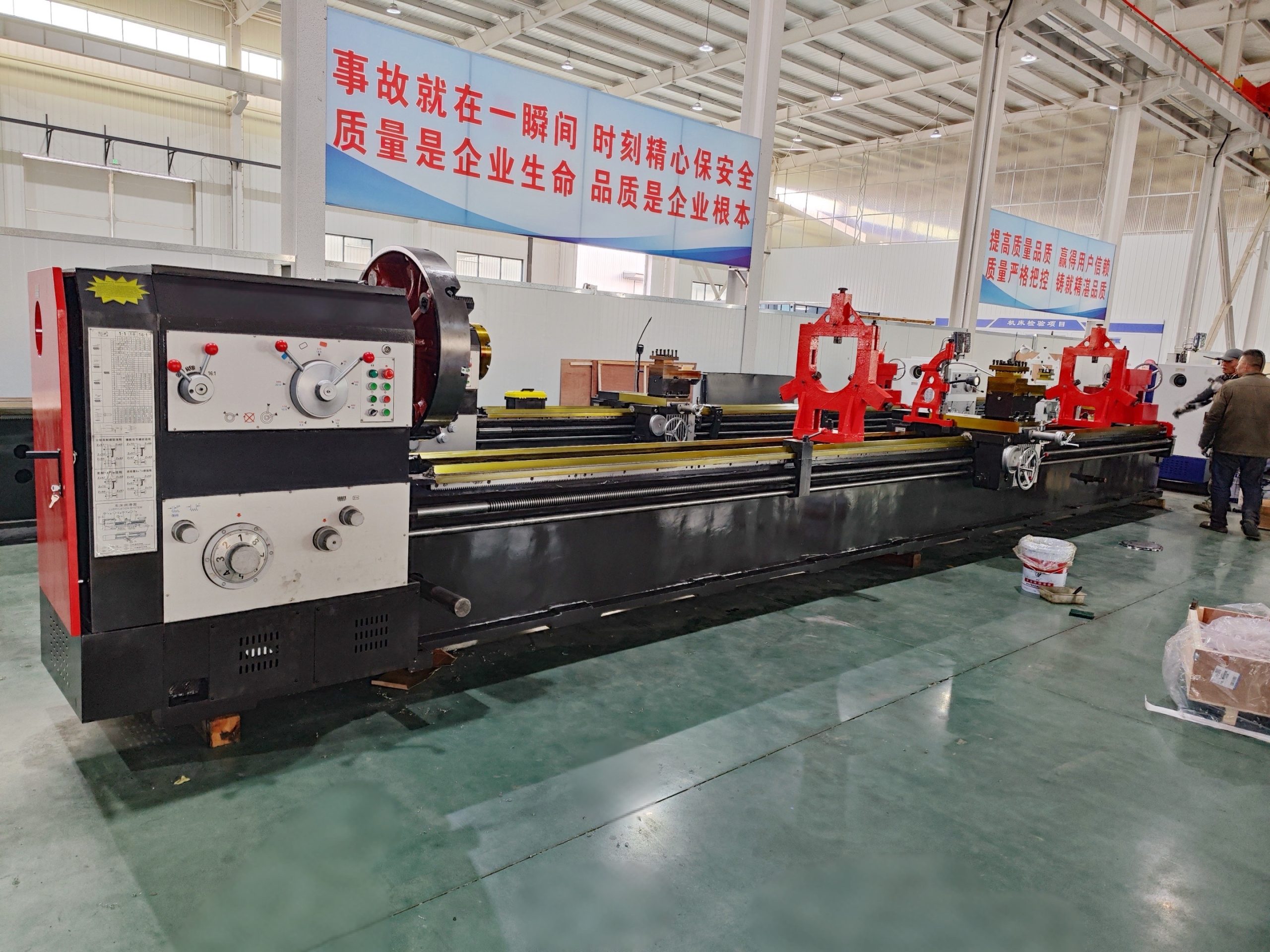

Le Tour horizontal CW61125-8000 est un tour universel robuste conçu pour l'usinage de pièces extra-longues et de grande taille. Lit pivotant de 50″ (1250 mm) et un Distance entre les centres : 8000 mm (315″), Cette machine est idéale pour le tournage de composants à arbre long, de pièces cylindriques et de grandes pièces en forme de disque dans des environnements industriels lourds.
Le CW61125 est doté d'une Alésage de broche de 105 mm, un structure de broche à trois supports, et un lit intégré en fonte, garantissant une excellente rigidité et une grande stabilité d'usinage. Les guides de lit sont durcis à une dureté ≥ 50 HRC., offrant une forte résistance à l'usure et une précision durable.
Paramètre principal
-Capacité de charge 3 tonnes
-Largeur du rail : 600 mm
-Diamètre 1250 mm
-Longueur 8000 mm
-Diamètre du trou de broche : 105 mm, 130 mm en option
Condition
Spécification
| Article | Unité | CW6180 | CW61100 | CW61125 |
| Diamètre de braquage maximal sur le banc | mm | 800 | 1000 | 1250 |
| Diamètre de rotation du skateboard | mm | 480 | 680 | 930 |
| Longueur maximale de la pièce | mm | 1500 2000 3000 4000 5000 6000 8000 10000 | ||
| longueur de coupe maximale | mm | 1300 1800 2800 3800 4800 5800 7800 9800 | ||
| largeur des rails de lit | mm | 600 | ||
| type de diamètre de trou traversant de la broche principale | mm | Ф105mm; A211 | ||
| Séries et gammes de vitesses de broche | r/min | 18 types 5,4-720 | ||
| Échelle et plage d'alimentation horizontale et verticale | mm | 64 types 0,1-24,32 | ||
| Rapport d'alimentation horizontal et vertical | 1/2 | |||
| Pas de vis | mm | 12 mm (système métrique) ; 1/2″ (système impérial) | ||
| vitesse de déplacement rapide de la selle de lit | mm/min | 4000 | ||
| Nombre et gamme de types de filetage métriques | mm | 50 sortes 1-240
14 types de filetages non standard |
||
| Nombre et gamme de types de filetage britanniques | tpi | 26 sortes 14-1 | ||
| Nombre et gamme de types de filetage modulaires | mm | 53 types 0,5-120 | ||
| Nombre et gamme de types de filetage radial | DP | 24 sortes 28-1 | ||
| Course latérale maximale du porte-couteau inférieur | mm | 500 | ||
| Course maximale du porte-couteau supérieur | mm | 200 | ||
| course de l'emboîture de queue | mm | 250 | ||
| Diamètre du manchon de la contre-pointe | mm | 160 | ||
| Conique de la douille de queue | Mors | 6″ n°6 | ||
| Puissance du moteur principal | kw | 11 | ||
| Puissance du moteur rapide | kw | 1.1 | ||
| puissance du moteur de la pompe de refroidissement | w | 125 | ||
Accessoire optionnel
-Alésage de broche 130 mm
-DRO
