Введение

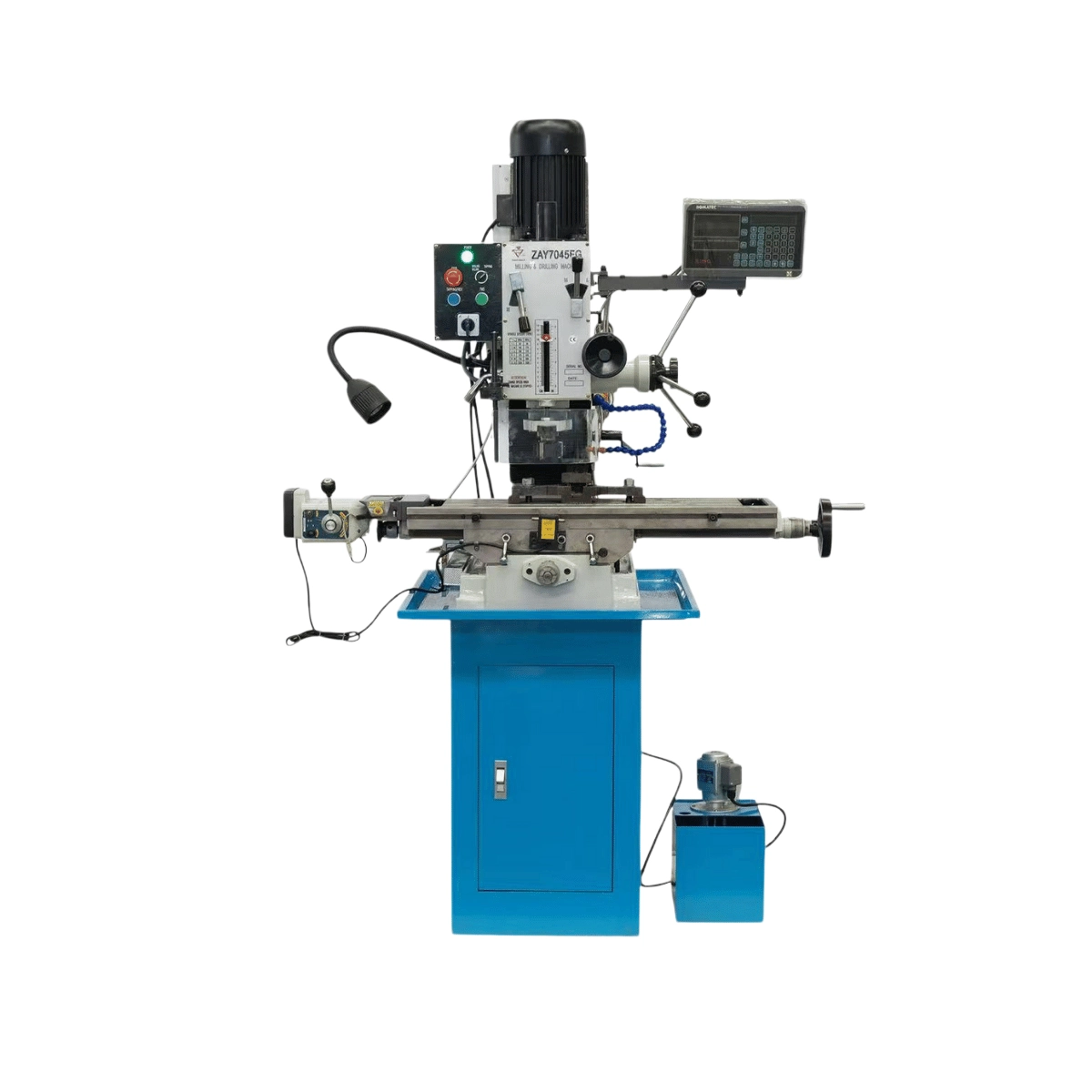

ZAY7045FG/1 может выполнять такие функции, как сверление, расширение, развертывание, расточка, фрезерование, нарезание резьбы и снятие фаски. Шпиндельный узел может подниматься и опускаться, а также вращаться на ± 90° в вертикальной плоскости. Скорость вращения шпинделя изменяется с помощью скользящих шестерен, что удобно для регулировки скорости и точной настройки подачи.
Модель ZAY7045FG/1 оснащена двигателем мощностью 1,5 кВт (2 л.с.), обладающим достаточной мощностью. Квадратная стойка.
- Верстак (длина * ширина) 800 * 240 мм
- Габариты упаковки: длина * ширина * высота 770 * 880 * 1160 мм, вес брутто 373 кг.
Спецификация
| СПЕЦИФИКАЦИЯ | |||
| ЭЛЕМЕНТ | ZAY7032FG/1 | ZAY7040FG/1 | ZAY7045FG/1 |
| Буровые мощности | 32 мм | 40 мм | 45 мм |
| Максимальный диаметр расточки | 50 мм | 60 мм | 70 мм |
| Максимальная производительность фрезерного стана | 63 мм | 80 мм | 80 мм |
| Максимальная производительность концевой фрезы | 20 мм | 32 мм | 32 мм |
| Максимальное расстояние от вершины шпинделя до стола | 450 мм | 450 мм | 450 мм |
| Минимальное расстояние от оси шпинделя до колонны | 260 мм | 260 мм | 260 мм |
| Ход шпинделя | 130 мм | 130 мм | 130 мм |
| Конус шпинделя | MT3 или R8 | MT4 или R8 | MT4 или R8 |
| Шаг скорости вращения шпинделя | 6 | 6 | 6 |
| Диапазон скорости вращения шпинделя: 50 Гц | 80-1250 об/мин | 80-1250 об/мин | 80-1250 об/мин |
| 60 Гц | 95-1500 об/мин | 95-1500 об/мин | 95-1500 об/мин |
| Этап автоматической подачи шпинделя | 6 | 6 | 6 |
| Автоматическая регулировка величины подачи шпинделя | 0,06-0,30 мм/об | 0,06-0,30 мм/об | 0,06-0,30 мм/об |
| Угол поворота передней бабки (перпендикулярно) | ±90° | ±90° | ±90° |
| Автоматический подъем шпинделя (по требованию заказчика) | 240 мм/мин | 240 мм/мин | 240 мм/мин |
| Приспособление для подачи питания на стол (по требованию заказчика) | безшаговый | безшаговый | безшаговый |
| Размер стола | 800×240 мм | 800×240 мм | 800×240 мм |
| Перемещение стола вперед и назад | 175 мм | 175 мм | 175 мм |
| перемещение стола влево и вправо | 500 мм | 500 мм | 500 мм |
| Мощность двигателя | 0,75 кВт (1 л.с.) | 1,1 кВт (1,5 л.с.) | 1,5 кВт (2 л.с.) |
| Напряжение/Частота | В соответствии с требованиями заказчика. | В соответствии с требованиями заказчика. | В соответствии с требованиями заказчика. |
| Вес нетто/брутто | 320 кг/370 кг | 323 кг/373 кг | 325 кг/375 кг |
| Размер упаковки | 770×880×1160 мм | 770×880×1160 мм | 770×880×1160 мм |
| Сумма загрузки | 36 шт./20-футовый контейнер | 36 шт./20-футовый контейнер | 36 шт./20-футовый контейнер |
Бесплатно оборудован
-Шестигранный ключ,
-Возвратный клин,
Гаечный ключ,
-Рукоятка сверлильного патрона,
-Плоская отвертка,
- Тяга и прокладка тяги (установлены)
Дополнительный аксессуар
-Рабочий свет
-Электрический фидер
-Лоток для чипсов
3-осевой цифровой индикатор положения
-Вращающийся стол
-Подставка для станка
-125-мм плоские плоскогубцы
-Сверлильный патрон
-Фрезерная головка
-Фрезерный патрон MT4
-Втулка переменного диаметра
-Скучный бар
-Подключение к электросистеме
- Система охлаждающего насоса
-Оснащение
