Введение

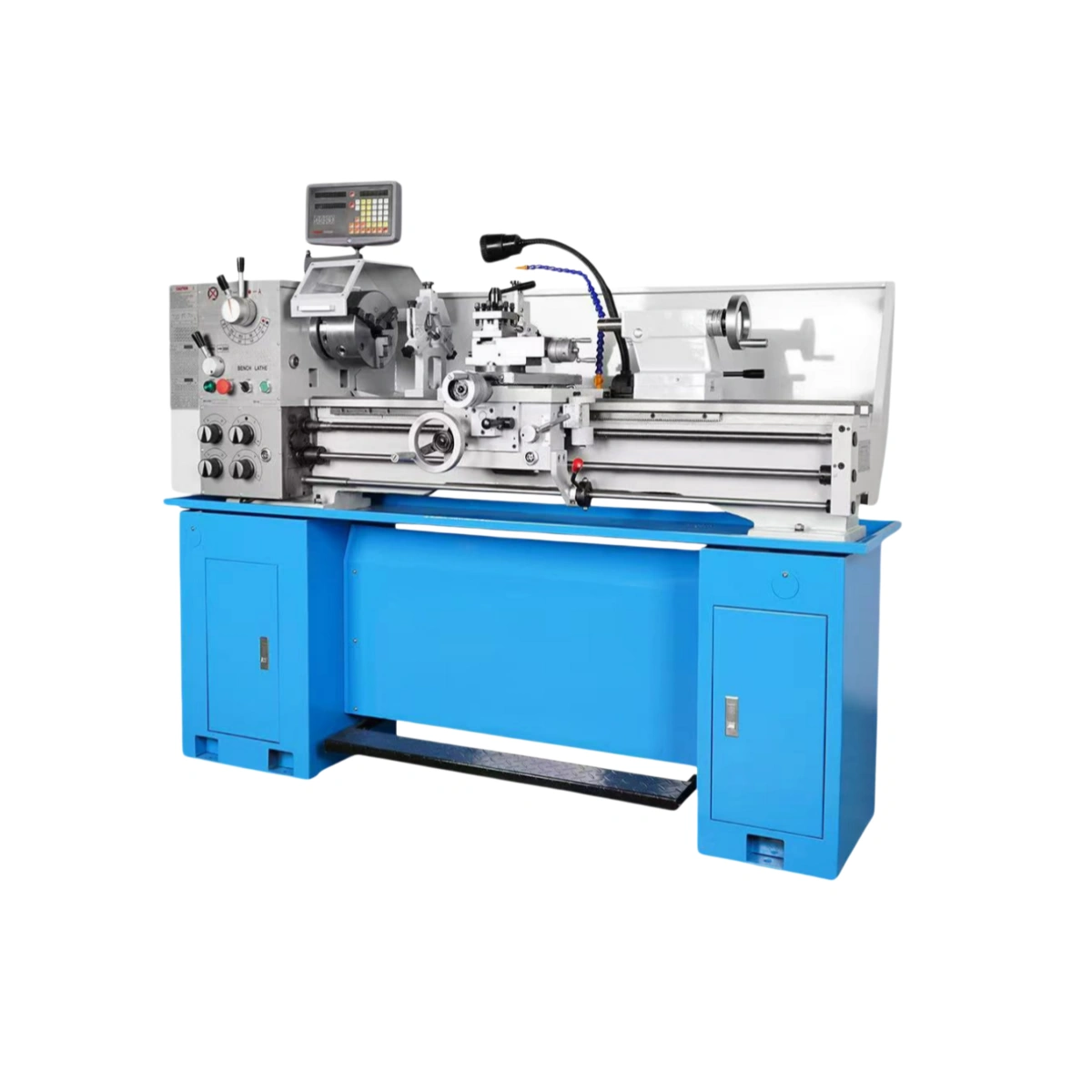

Он Токарный станок PM1440 / CZ1440G/1 Это компактный и высокоточный токарный станок традиционного типа, предназначенный для токарных работ легкой и средней сложности. 14-дюймовый (360 мм) подвесной механизм над кроватью и а межосевое расстояние 40 дюймов (1000 мм)., Эта машина идеально подходит для мастерских, ремонтных цехов, учебных центров и небольших производственных предприятий.
Включает в себя Диаметр отверстия шпинделя 38 мм, Станок PM1440 обеспечивает превосходную гибкость при обработке мелких валов и прецизионных компонентов. Его прочная чугунная конструкция и стабильная механическая структура гарантируют плавную работу, надежную точность и длительный срок службы.
Спецификация
| ЭЛЕМЕНТ | CZ1340G/1 | CZ1440G/1 | |
| Качайтесь над кроватью | мм | φ330 | φ360 |
| Поворот над каретой | мм | φ195 | φ220 |
| Перепрыгнуть через пропасть | мм | φ476 | φ500 |
| Ширина прохода между кроватями | мм | 186 | 186 |
| Расстояние между центрами | мм | 1000 | 1000 |
| Конусность шпинделя | MT5 | MT5 | |
| Диаметр шпинделя | мм | φ38/51 (опционально) | φ38/51 (опционально) |
| Шаг скорости | 8 | 8 | |
| Диапазон скоростей | об/мин | 70~2000 (84-1850) | 70~2000 (84-1850) |
| Голова | D1-4/D1-5 | D1-4/D1-5 | |
| Метрическая нить | 26 видов (0,4~7 мм) | 26 видов (0,4~7 мм) | |
| Дюймовая нить | 34 вида (4~56T.PI) | 34 вида (4~56T.PI) | |
| Резьба для литья | 16 видов (0,35~5 М.П.) | 16 видов (0,35~5 М.П.) | |
| Диаметральная резьба | 36 видов (6~104D.P) | 36 видов (6~104D.P) | |
| Продольные потоки | мм/р | 0,052~1,392 (0,002”~0,0548”) | 0,052~1,392 (0,002”~0,0548”) |
| Перекрестные кормления | мм/р | 0,014~0,38 (0,00055”~0,015”) | 0,014~0,38 (0,00055”~0,015”) |
| Диаметр ходового винта | мм | φ22(7/8”) | φ22(7/8”) |
| Шаг ходового винта | 3 мм или 8T.PI | 3 мм или 8T.PI | |
| ход седла | мм | 1000 | 1000 |
| Пересечение маршрутов | мм | 170 | 170 |
| Сложное путешествие | мм | 74 | 74 |
| Бочка | мм | 95 | 95 |
| Диаметр ствола | мм | φ32 | φ32 |
| Сужение центра | мм | MT3 | MT3 |
| Мощность двигателя | Кв | 1.5 (2 л.с.) | 1.5 (2 л.с.) |
| Электродвигатель для питания системы охлаждения | Кв | 0,04 (0,055 л.с.) | 0,04 (0,055 л.с.) |
| Размеры станка (Д×Ш×В) | мм | 1920×750×760 | 1920×750×760 |
| Подставка (слева) (Д×Ш×В) | мм | 440×410×700 | 440×410×700 |
| Стойка (правая) (Д×Ш×В) | мм | 370×410×700 | 370×410×700 |
| Машина | Кг | 500/560 | 505/565 |
| Стоять | Кг | 70/75 | 70/75 |
| Сумма загрузки | 22 шт./20-футовый контейнер | 22 шт./20-футовый контейнер |
Бесплатно оборудован
- рабочий свет
- охлаждение
- ножной тормоз
- Четырехчелюстной патрон
- Лицевая панель
- Ножки кровати
- 4-кулачковый патрон
- Постоянный отдых
- Следуйте за остальными
- Гаечный ключ
- Масляный пистолет
- 1 фаза, 220 В, 50 Гц
